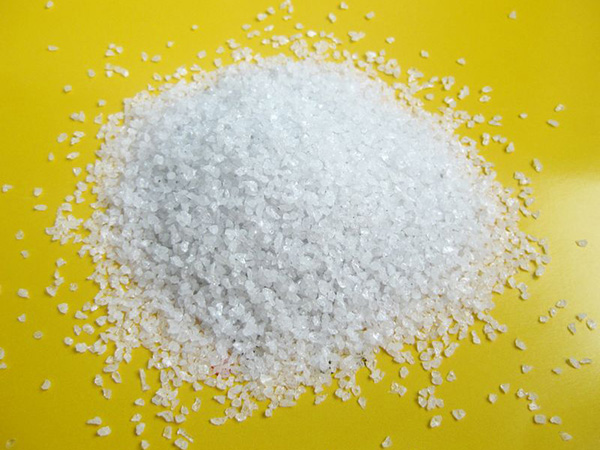

白刚玉是一种以优质铝氧化粉为原料，经电熔提炼结晶而成的，硬度略高于棕刚玉，韧性稍低，纯度高、自锐性好、磨削能力强、发热量小、效率高、耐酸碱腐蚀、耐高温热稳定性好。

用其制成磨具适用于磨削高速钢，高碳钢等广泛应用于固结磨具，涂附磨具，抛光和精密铸造等行业。并且由于白刚玉经电熔提炼结晶而成，硬度略高于棕刚玉，韧性稍低，纯度高、耐酸碱腐蚀、耐高温热稳定性好白玉刚，白玉刚概述是一种高级的耐火材料。

白刚玉冶炼炉前反常现象及其处理白刚玉方法有以下几种：

1.断弧

特征：无电流显示，炉内无响声，电极间无闪光。

造成原因：起弧棒固定不好，位移取棒太早，熔液少；加料太快，铝氧浸入遮断电流通路，串炉反应形成硬块，电极下落受阻。

解决措施：做好起弧前检查；炉况较稳定后再捞碳棒；注意加料速度；串炉时勤活动电极；重新起弧。

2.串炉

特征：熔液在固体粉状料内来回急速流动，搅起大量铝氧粉，有时造成断弧，一般发生在开炉后10h内。

造成原因：边部料层较厚，炉底熔化面小，加料不匀，导致受热不均，某一部位熔液和炉壁接触或炉内气压大时，熔液喷出而大量冷料流入。

解决措施：前几h采用较低电压，扩大熔化面，增加液量；严重时将硬块打碎，平整炉料，彻底处理。

3.放炮

特征：炉内突然轰响，喷出大量热气，火团，无炉衬时，放炮处炉壳发红，严重时造成漏炉。

造成原因：炉底，炉衬潮湿，原料潮湿，外界水浸入，料层过厚，操作不当，造成炉内气压过大。

解决措施：防止炉底潮湿；控制原料水分；加强操作，保证料层均匀；无衬炉加大冷却水量；及时处理，打碎凝结块，平整炉料；  4.抠炉衬”

特征：熔液和炉衬反应，熔液翻腾跃过料层，严重时，加料难以压住，甚至出现漏炉事故。

造成原因：操作不当，加料不均或不适，电极外侧料层过薄，电极距炉壁太近，电压过低等。

解决措施：在电极外侧加入白刚玉乏料，粒度20—40mm；调整电压或电极距离；减小电流，降低输入功率，加大冷却水量；必要时停炉处理。
